NMD-24-9 Антенна ЦЗС

  • Код для заказа:1-071009
  • Код производителя:NMD-24-9 Антенна ЦЗС
  • Производитель:ASC Signal Corporation
Задать вопрос по позиции

Описание

Мобильная антенна Антенна ЦЗС NMD-24-9 , пр-ль ASC Signal Corporation предназначена для работы практически с любым управлением спутниковой связи во многих конфигурациях. Струтура отражателя состоит из панелей из легкого углеродного волокна, с несколькими вариантами монтажа (могжет быть как в моторизованной, так и немоторизованой версии). Рабочие диапазоны - L/C/X/Ku/K/Ka и Q. Производтсвенные особенности отражателя обеспечивают его долговечность и высокую производительность. Отражатель может состоять из 1, 3 или 9 сегментов.

Документация

Характеристики

Тип антенны Rx/Tx
Технология ЦЗС (центральная земная станция)
p/n NMD-24-9
Диаметр, м 2.4
Поворот по углу места, ° 0-90

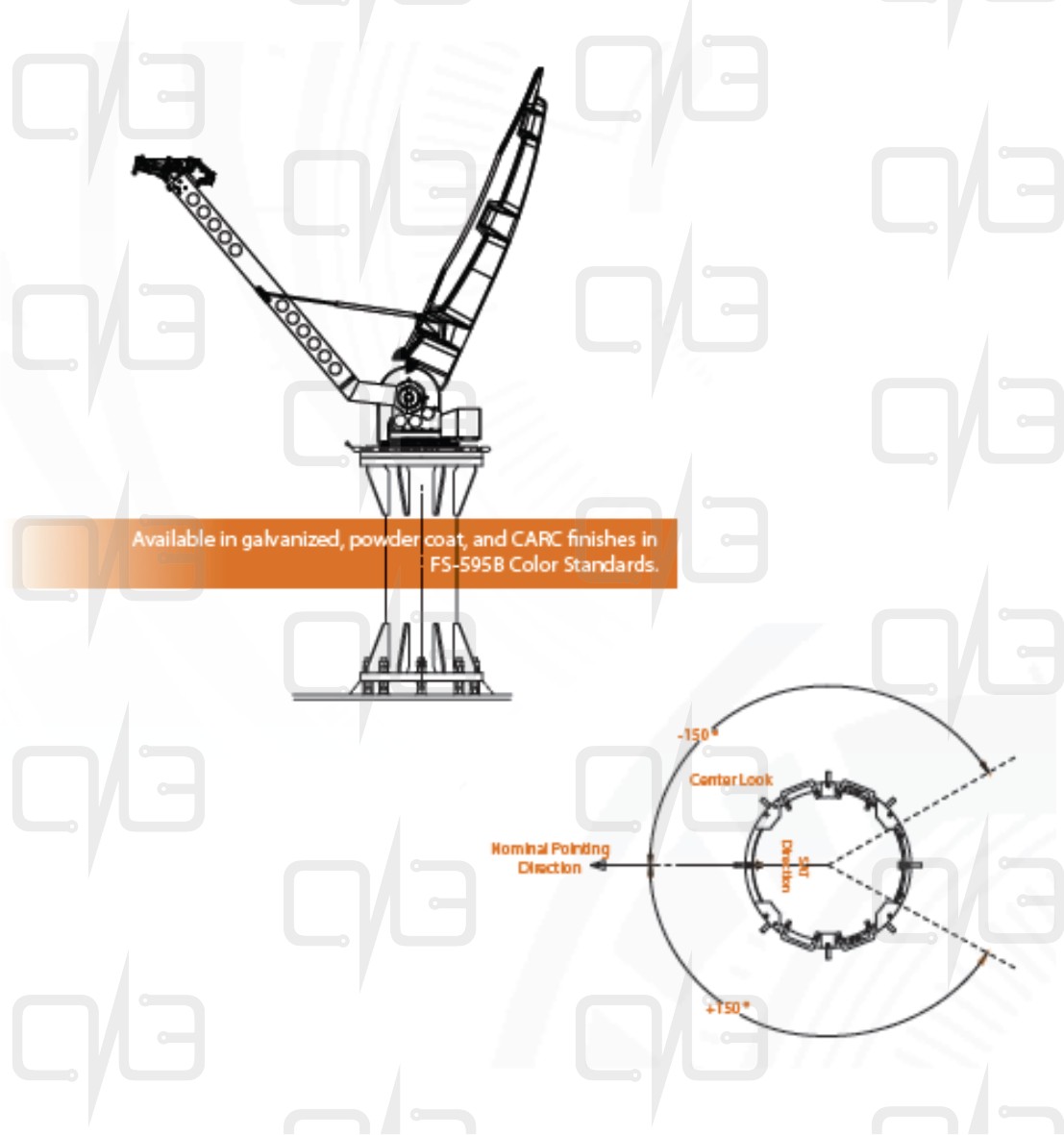

Поворот по азимуту, ° +/-150
Регулирование поляризации, ° +/-100
Тип конструкции Prime Focus, Offset Feed
Материал отражателя Углеродное волокно
Солнечное излучение, БТЕ/час 360
Ветровая нагрузка, км/ч Рабочая -72, предельная - 200
Влажность, % 0...100
Дождь, мм 10см/час
Коэффициент усиления передачи, дБ 41.3/43.6/48.2/51.0/55.3/58.0
Коэффициент усиления приёма, дБ 37.6/43.3/47.3/47.4/52.0/52.1
Рабочая температура -40...60°С
Ширина луча приёма по уровню -3 дБ, ° 2.09/1.23/0.79/0.76/0.44/0.40
Количество сегментов рефлектора 9 (1 и 3 опц.)
Конфигурация Мобильная (DriveAway и Flyaway)
Диапазон C-/X-/Ku-/K-/Ka-/Q-диапазон
