Закрыть Антенна Ku-диапазона, устанавлеваемая на передвижную платформу
Высокая производительность конфигурации VSAT
Встроенная функция автоматического обнаружения
Контроллер с ручной коррекцией
Составной рефлектор диаметром 1.2

Тип антенны	Rx/Tx
Технология	VSAT
p/n	1256
Вес, кг	65.9 (с облучателем и контроллером)
Диаметр, м	1.2
Поворот по углу места, °	0-90
Поворот по азимуту, °	±200 (непрерывный)
Регулирование поляризации, °	±90
Тип конструкции	Параболическая офсетная цельная
Ширина луча (фокус/диаметр)	0.8
Материал отражателя	Полимер армированный композитом
Частота передачи, ГГц	13.75-14.50
Частота приёма, ГГц	10.70-12.75
Диапазон	Ku-диапазон
Коэффициент усиления передачи, дБ	43.2
Коэффициент усиления приёма, дБ	41.7
КСВН приёма	1.3 к 1
Влажность, %	0...100
Ветровая нагрузка, км/ч	Рабочая - 64, предельная - 104
Габаритные размеры (Д х Ш), мм	1517 х 1274
Дождь	Рабочий - 10 см/ч, предельный - 15 см/ч
Интенсивность хода антенны по азимуту, °/сек	4.0
Интенсивность хода антенны по поляризации, °/сек	3.0
Интенсивность хода антенны по углу места, °/сек	3.0
Кроссполяризационная развязка передачи, дБ	-30
Кроссполяризационная развязка приёма, дБ	-30
КСВН передачи	1.5 к 1
Рабочая температура	-17...50°С
Шумовая температура антенны	45 °К @ угол 10°/31 °К @ угол 20°
Конфигурация	Hа передвижную платформу

Закрыть Антенна Ku-диапазона, устанавлеваемая на передвижную платформу
Доступны VSAT or SNG конфигурации
Встроенная функция автоматического обнаружения с ручной коррекцией
Автолокация
Отражатель из углеродного волокна

Тип антенны	Rx/Tx
Технология	VSAT
p/n	1541
Вес, кг	84 (с облучателем и контроллером)
Регулирование поляризации, °	±90
Тип конструкции	Параболическая офсетная цельная
Поворот по азимуту, °	±180 (непрерывный)
Поворот по углу места, °	5-90
Ширина луча (фокус/диаметр)	0.78
Диаметр, м	1.5
Материал отражателя	Полимер армированный углеродным волокном
Частота передачи, ГГц	13.75-14.50
Частота приёма, ГГц	10.70-12.75
Диапазон	Ku-диапазон
КСВН передачи	1.3 к 1
Влажность, %	0...100
Ветровая нагрузка, км/ч	Рабочая - 64, предельная - 104
Дождь	Рабочий - 10 см/ч, предельный - 15 см/ч
Интенсивность хода антенны по азимуту, °/сек	4.0
Интенсивность хода антенны по поляризации, °/сек	3.0
Кроссполяризационная развязка передачи, дБ	-30
Кроссполяризационная развязка приёма, дБ	-30
Рабочая температура	-17...50°С
Конфигурация	Hа передвижную платформу
Интенсивность хода антенны по углу места, °/сек	2.5
Коэффициент усиления передачи, дБ	45.0
Коэффициент усиления приёма, дБ	43.4
КСВН приёма	1.45 к 1
Шумовая температура антенны	70 °К @ угол 10°/60 °К @ угол 20°

Закрыть Антенна Ku-диапазона, устанавлеваемая на передвижную платформу
Доступны VSAT конфигурации or широковещание
Встроенная функция автоматического обнаружения с ручной коррекцией
Автолокация
Отражатель армированный стекловолокном
Облучатели С-/Х- и Ku-диапазона

Тип антенны	Rx/Tx
Технология	VSAT
p/n	1842
Вес, кг	125
Диаметр, м	1.8
Поворот по углу места, °	0-90
Поворот по азимуту, °	±200 (непрерывный)
Регулирование поляризации, °	±90
Тип конструкции	Офсетная
Материал отражателя	Полимер армированный стекловолокном
Солнечное излучение, БТЕ/час	360
Диапазон	C-/X-/Ku-диапазон
Влажность, %	0...100
Дождь	Рабочий - 10 см/ч, предельный - 15 см/ч
Конфигурация	Hа передвижную платформу
Ветровая нагрузка, км/ч	Рабочая - 56, предельная - 112
Интенсивность хода антенны по азимуту, °/сек	1.5
Интенсивность хода антенны по поляризации, °/сек	2.0
Интенсивность хода антенны по углу места, °/сек	1.5
Коэффициент усиления передачи, дБ	39.3, 39.5/42.0/46.6
Коэффициент усиления приёма, дБ	35.4/41.3/45.3
Кроссполяризационная развязка передачи, дБ	-30, -17.5/-21.3/-30
Кроссполяризационная развязка приёма, дБ	-23, -15.3/-21.3/-23
КСВН передачи	1.3 к 1/1.3 к 1/1.3 к 1/
КСВН приёма	1.5 к 1/1.3 к 1/1.5 к 1/
Рабочая температура	-30...60°С
Угол смещения отражателя, °	22.6
Частота передачи, ГГц	5.85-6.725/7.90-8.40/13.75-14.50
Частота приёма, ГГц	3.40-4.20/7.25-7.75/10.70-12.75

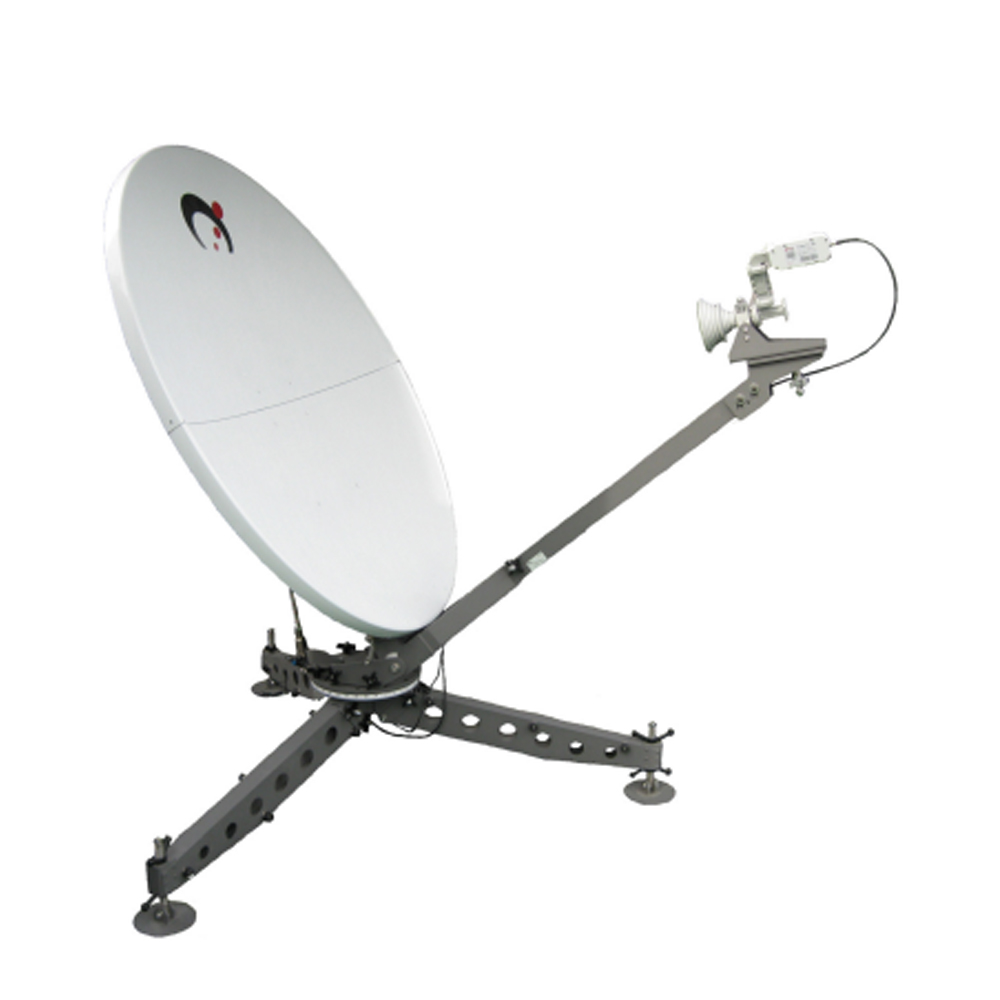

Закрыть Fly away антенна мультидиапазонная
Совместима с ситемой "Интелсат"
Имеется несколько вариантов интеграции
Компактная упаковка
Превосходная стабильность работы и надёжность
Минимальные затраты на обслуживание
Установка менее чем за 15 минут

Тип антенны	Rx/Tx
Технология	VSAT
p/n	1223
Наименование поставщика	Celero 1.2 Meter Flyaway Antenna, 4 секции
Поворот по азимуту, °	360 (непрерывный)
Диаметр, м	1.2
Тип конструкции	Офсетная цельная
Поворот по углу места, °	0-90
Регулирование поляризации, °	±90
Материал отражателя	Полимер армированный стекловолокном
Солнечное излучение, БТЕ/час	360
Диапазон	C-/X-/Ku-диапазон
Влажность, %	0...100
Дождь	Рабочий - 10 см/ч, предельный - 15 см/ч
Кроссполяризационная развязка передачи, дБ	-30, -17.5/-21.3/-30
КСВН передачи	1.3 к 1/1.3 к 1/1.3 к 1/
КСВН приёма	1.5 к 1/1.3 к 1/1.5 к 1/
Рабочая температура	-30...60°С
Ветровая нагрузка, км/ч	Рабочая - 48
Коэффициент усиления передачи, дБ	39.5/37.8/43.2
Коэффициент усиления приёма, дБ	31.9/37.2/41.7
Кроссполяризационная развязка приёма, дБ	-30, -15.3/-21.3/-30
Частота передачи, ГГц	5.85-6.425/7.90-8.40/13.75-14.50
Частота приёма, ГГц	3.625-4.20/7.25-7.75/10.70-12.75
Количество сегментов рефлектора	2 или 4
Конфигурация	Мобильная (Flyaway)

Закрыть Fly away антенна мультидиапазонная
Совместима с ситемой "Интелсат"
Имеется несколько вариантов интеграции
Компактная упаковка
Превосходная стабильность работы и надёжность
Минимальные затраты на обслуживание
Установка менее чем за 15 минут

Тип антенны	Rx/Tx
Технология	VSAT
p/n	1822
Вес, кг	169
Наименование поставщика	Model 1822 - 1.8 Meter Manual Flyaway Antenna
Диаметр, м	1.8
Поворот по углу места, °	0-90
Регулирование поляризации, °	±90
Тип конструкции	Параболическая офсетная цельная
Материал отражателя	Полимер армированный стекловолокном
Поворот по азимуту, °	+/-35 (непрерывный), 360 (грубый)
Ширина луча (фокус/диаметр)	0.6
Солнечное излучение, БТЕ/час	360
Диапазон	C-/X-/Ku-диапазон
Влажность, %	0...100
Рабочая температура	-40...60°С
Коэффициент усиления приёма, дБ	35.4/41.3/45.3
Кроссполяризационная развязка передачи, дБ	-30, -17.5/-21.3/-30
КСВН передачи	1.3 к 1/1.3 к 1/1.3 к 1/
КСВН приёма	1.5 к 1/1.3 к 1/1.5 к 1/
Частота передачи, ГГц	5.85-6.725/7.90-8.40/13.75-14.50
Частота приёма, ГГц	3.40-4.20/7.25-7.75/10.70-12.75
Кроссполяризационная развязка приёма, дБ	-30, -15.3/-21.3/-30
Количество сегментов рефлектора	2 или 4
Конфигурация	Мобильная (Flyaway)
Ветровая нагрузка, км/ч	Рабочая - 45, предельная - 72
Дождь	Рабочий - 5 см/ч, предельный - 10 см/ч
Коэффициент усиления передачи, дБ	39.5/42.0/46.6

Закрыть Fly away антенна мультидиапазонная
Совместима с ситемой "Интелсат"
Имеется несколько вариантов интеграции
Компактная упаковка
Превосходная стабильность работы и надёжность
Минимальные затраты на обслуживание
Установка менее чем за 20 минут

Тип антенны	Rx/Tx
Технология	VSAT
p/n	2422
Вес, кг	405
Диаметр, м	2.4
Поворот по азимуту, °	360
Регулирование поляризации, °	±90
Тип конструкции	Параболическая офсетная цельная
Поворот по углу места, °	5-90
Материал отражателя	Полимер армированный стекловолокном
Солнечное излучение, БТЕ/час	360
Диапазон	C-/X-/Ku-диапазон
Влажность, %	0...100
Рабочая температура	-40...60°С
Кроссполяризационная развязка передачи, дБ	-30, -17.5/-21.3/-30
КСВН передачи	1.3 к 1/1.3 к 1/1.3 к 1/
КСВН приёма	1.5 к 1/1.3 к 1/1.5 к 1/
Частота передачи, ГГц	5.85-6.725/7.90-8.40/13.75-14.50
Частота приёма, ГГц	3.40-4.20/7.25-7.75/10.70-12.75
Кроссполяризационная развязка приёма, дБ	-30, -15.3/-21.3/-30
Конфигурация	Мобильная (Flyaway)
Дождь	Рабочий - 5 см/ч, предельный - 10 см/ч
Ветровая нагрузка, км/ч	Рабочая - 45, предельная - 96
Коэффициент усиления передачи, дБ	42.0, 42.2/44.3/49.2
Коэффициент усиления приёма, дБ	38.0/43.7/47.6
Количество сегментов рефлектора	4

Закрыть 1.5 метровая моторизованная SNG антенна на передвижную платформу
Совместима с ситемами "Intelsat" и "Eutelsat"
Рабочие диапазоны - С, Х, Ku or Ka
Встроенный контроллер с системой отслеживания
Структура антенны из полимера, армированного углеродным волокном, обеспечивает легкость и прочность
Высокая степень усиления
Устойчивость к ветровым нагрузкам
Минимальные затраты

Тип антенны	Rx/Tx
p/n	1511 PELORIS
Вес, кг	79.5 (с Ku облучателем)
Наименование поставщика	1.5 Meter Motorized Vehicle-Mount
Технология	SNG (репортажные станции)
Поворот по углу места, °	0-90
Регулирование поляризации, °	±90
Тип конструкции	Параболическая офсетная цельная
Ширина луча (фокус/диаметр)	0.78
Диаметр, м	1.5
Материал отражателя	Полимер армированный углеродным волокном
Поворот по азимуту, °	±200 (непрерывно)
Солнечное излучение, БТЕ/час	360
Диапазон	C-/X-/Ku-диапазон
Влажность, %	0...100
Дождь	Рабочий - 10 см/ч, предельный - 15 см/ч
Интенсивность хода антенны по азимуту, °/сек	4.0
Интенсивность хода антенны по поляризации, °/сек	3.0
Интенсивность хода антенны по углу места, °/сек	3.0
Конфигурация	Hа передвижную платформу
КСВН передачи	1.3 к 1/1.3 к 1/1.3 к 1/
Рабочая температура	-30...60°С
Частота передачи, ГГц	5.85-6.425/7.90-8.40/13.75-14.50
Частота приёма, ГГц	3.625-4.20/7.25-7.75/10.70-12.75
Ветровая нагрузка, км/ч	Рабочая - 72, предельная - 161
Коэффициент усиления передачи, дБ	37.1, 37.2/39.6/45.0, 45.2
Коэффициент усиления приёма, дБ	33.3, 33.4/39/43.4
Кроссполяризационная развязка передачи, дБ	-30, -17.5/-21.3/-35
Кроссполяризационная развязка приёма, дБ	-30, -15.3/-21.3/-35
КСВН приёма	1.3 к 1/1.3 к 1/1.5 к 1/

Закрыть 1.8 метровая моторизованная SNG антенна на передвижную платформу
Совместима с ситемами "Intelsat" и "Eutelsat"
Рабочие диапазоны - С, Х, Ku or Ka
Встроенный контроллер с системой отслеживания
Структура антенны из полимера, армированного углеродным волокном, обеспечивает легкость и прочность
Высокая степень усиления
Устойчивость к ветровым нагрузкам
Минимальные затраты

Тип антенны	Rx/Tx
Технология	SNG (репортажные станции)
p/n	1811 PELORIS
Вес, кг	110
Наименование поставщика	1.8 Meter Motorized Vehicle-Mount
Диаметр, м	1.8
Поворот по углу места, °	0-90
Регулирование поляризации, °	±90
Тип конструкции	Параболическая офсетная цельная
Материал отражателя	Полимер армированный углеродным волокном
Поворот по азимуту, °	±200 (непрерывно)
Солнечное излучение, БТЕ/час	360
Диапазон	C-/X-/Ku-/Ka-диапазон
Влажность, %	0...100
Дождь	Рабочий - 10 см/ч, предельный - 15 см/ч
Конфигурация	Hа передвижную платформу
Интенсивность хода антенны по азимуту, °/сек	1.5
Интенсивность хода антенны по поляризации, °/сек	2.0
Рабочая температура	-30...60°С
Кроссполяризационная развязка передачи, дБ	-30, -17.5/-21.3/-35
Кроссполяризационная развязка приёма, дБ	-30, -15.3/-21.3/-35
Ветровая нагрузка, км/ч	Рабочая - 72, предельная - 128
Интенсивность хода антенны по углу места, °/сек	2.0
Коэффициент усиления передачи, дБ	39.6, 39.8, 39.7/42.0/47.1/53.0
Коэффициент усиления приёма, дБ	35.2, 35.6, 35.4/41.3/45.0/49.6
КСВН передачи	1.3 к 1/1.3 к 1/1.3 к 1/1.3 к 1
КСВН приёма	1.3 к 1/1.3 к 1/1.35 к 1/1.35 к 1
Угол смещения отражателя, °	17.8
Частота передачи, ГГц	5.85-6.725/7.90-8.40/13.75-14.50/30.00-31.00
Частота приёма, ГГц	3.40-4.20/7.25-7.75/10.95-12.75/20.20-21.20

Закрыть 2.4 метровая моторизованная SNG антенна на передвижную платформу
Совместима с ситемами "Intelsat" и "Eutelsat"
Рабочие диапазоны - С, Х, Ku or Ka
Встроенный контроллер с системой отслеживания
Структура антенны из полимера, армированного углеродным волокном, обеспечивает легкость и прочность
Высокая степень усиления
Устойчивость к ветровым нагрузкам
Минимальные затраты

Тип антенны	Rx/Tx
Технология	SNG (репортажные станции)
p/n	2411 PELORIS
Вес, кг	250
Наименование поставщика	2.4 Meter Motorized Vehicle-Mount
Диаметр, м	2.4
Поворот по углу места, °	0-90
Регулирование поляризации, °	±90
Тип конструкции	Параболическая офсетная цельная
Материал отражателя	Полимер армированный углеродным волокном
Поворот по азимуту, °	±200 (непрерывно)
Солнечное излучение, БТЕ/час	360
Диапазон	C-/X-/Ku-/Ka-диапазон
Влажность, %	0...100
Дождь	Рабочий - 10 см/ч, предельный - 15 см/ч
Конфигурация	Hа передвижную платформу
Интенсивность хода антенны по поляризации, °/сек	2.0
Рабочая температура	-30...60°С
Ветровая нагрузка, км/ч	Рабочая - 72, предельная - 128
КСВН передачи	1.3 к 1/1.3 к 1/1.3 к 1/1.3 к 1
Частота передачи, ГГц	5.85-6.725/7.90-8.40/13.75-14.50/30.00-31.00
Интенсивность хода антенны по азимуту, °/сек	0.4
Интенсивность хода антенны по углу места, °/сек	0.8
Коэффициент усиления передачи, дБ	41.8, 42.0/43.6/49.3/55.2
Коэффициент усиления приёма, дБ	37.6, 38.1/43.5/47.3/52.2
Кроссполяризационная развязка передачи, дБ	-30, -17.5/-21.3/-35/-24.8
Кроссполяризационная развязка приёма, дБ	-30, -15.2/-21.3/-35/-21.3
КСВН приёма	1.3 к 1/1.3 к 1/1.35 к 1/1.25 к 1
Угол смещения отражателя, °	16
Частота приёма, ГГц	3.40-4.20/7.25-7.75/10.70-12.75/20.20-21.20

Закрыть 1.2 метровая SNG антенна типа Flyaway
Совместима с ситемами "Intelsat" и "Eutelsat"
Рабочие диапазоны - С, Ku or Ka
4-сегментный стекловолоконный рефлектор
Компактный лёгкий пьедестал
Трёхногая опора обеспечивает устойчивость
Высокая степень усиления
Устойчивость к ветровым нагрузкам
Минимальные затраты

Тип антенны	Rx/Tx
Технология	SNG (репортажные станции)
p/n	1221 Agilis
Конструкция	Flyaway
Диаметр, м	1.2
Тип конструкции	Параболическая офсетная цельная
Материал отражателя	Полимер армированный стекловолокном
Поворот по азимуту, °	360 (непрерывно)
Поворот по углу места, °	5 - 90
Регулирование поляризации, °	+/-90
Солнечное излучение, БТЕ/час	360
Диапазон	C-/X-/Ku-/Ka-диапазон
Влажность, %	0...100
Дождь	Рабочий - 10 см/ч, предельный - 15 см/ч
Рабочая температура	-30...60°С
Конфигурация	Мобильная (Flyaway)
Количество сегментов рефлектора	4
КСВН передачи	1.3 к 1/1.3 к 1/1.3 к 1/1.3 к 1
КСВН приёма	1.3 к 1/1.3 к 1/1.35 к 1/1.35 к 1
Ветровая нагрузка, км/ч	Рабочая - 72, предельная - 96
Коэффициент усиления передачи, дБ	37.1/37.9/43.3/49.3
Коэффициент усиления приёма, дБ	33.6/37.3/41.6/46.1
Кроссполяризационная развязка передачи, дБ	-30/-21.3/-35/-24.8
Кроссполяризационная развязка приёма, дБ	-30/-21.3/-35/-21.3
Частота передачи, ГГц	6.725-7.025/7.90-8.40/13.75-14.50/30.00-31.00
Частота приёма, ГГц	4.50-4.80/7.25-7.75/10.70-12.75/20.20-21.20

Закрыть 1.5 метровая SNG антенна типа Flyaway
Совместима с ситемами "Intelsat" и "Eutelsat"
Рабочие диапазоны - С, Х, Ku or Ka
4-сегментный стекловолоконный рефлектор
Компактный лёгкий пьедестал
Высокая степень усиления
Устойчивость к ветровым нагрузкам
Минимальные затраты

Тип антенны	Rx/Tx
Технология	SNG (репортажные станции)
Конструкция	Flyaway
p/n	1521 Agilis
Тип конструкции	Параболическая офсетная цельная
Диаметр, м	1.5
Материал отражателя	Полимер армированный стекловолокном
Поворот по углу места, °	5 - 90
Регулирование поляризации, °	+/-90
Поворот по азимуту, °	+/-180 (непрерывно)
Солнечное излучение, БТЕ/час	360
Диапазон	C-/X-/Ku-/Ka-диапазон
Влажность, %	0...100
Дождь	Рабочий - 10 см/ч, предельный - 15 см/ч
Рабочая температура	-30...60°С
Конфигурация	Мобильная (Flyaway)
Количество сегментов рефлектора	4
Ветровая нагрузка, км/ч	Рабочая - 72
Коэффициент усиления передачи, дБ	37.1, 37.2/39.5/45.0, 45.2/51.1
Коэффициент усиления приёма, дБ	33.4, 33.3/38.9/43.4/47.8
Кроссполяризационная развязка передачи, дБ	-30, -17.5/-30/-35/-24.8
Кроссполяризационная развязка приёма, дБ	-30, -15.3/-30/-35/-21.3
КСВН передачи	1.3 к 1/1.3 к 1/1.3 к 1/1.35 к 1
КСВН приёма	1.35 к 1/1.3 к 1/1.35 к 1/1.35 к 1
Частота передачи, ГГц	5.85-6.425/7.90-8.40/13.75-14.50/30.00-31.00
Частота приёма, ГГц	3.625-4.20/7.25-7.75/10.70-12.75/20.20-21.20
