В отличие от обычных устройств ёмкостного принципа измерения, приборы нового поколения серии NIVOCAP CK работают в диапазоне RF (радиочастотный диапазон) ~ 130 кГц. Главное преимущество этого метода в том, что он менее чувствителен к прилипанию измеряемого материала, благодаря чему сигнализаторы уровня NIVOCAP CK великолепно подходят для применения в силосах с липкими и клеящимися средами, где вибрационные или другие методы измерения могут работать в ограниченном режиме.
Прибор устроен так, что до тех пор, пока зонд свободно находится в воздухе (т.е. измеряемое вещетсво не доходит до преобразователя), минимальная ёмкость измерительного и эталонного датчика постоянна (εr=1), по сравнению корпусом прибора. Когда же измеряемое вещество "доходит" до преобразователя, его ёмкость увеличится (εr>1). Электронные измерения этой ёмкости сравниваются с начальными показателями и фиксируется при помощи калибровочных процессов.
| Измерения производятся в 4-х диапазонах: | Характристики: |
| 4-ый диапазон чувствительности: 0.5 pF, εrelative = 1.5 – 2.0 | Напряжение питания: 20-255 V AC/DC |
| 3-ий диапазон чувствительности: 2.5 pF, εrelative = 2.0 – 4.0 | Температура рабоче среды: -30 C ... + 220 C |
| 2-ой диапазон чувствительности: 8.0 pF, εrelative = 4.0 – 7.0 | Максимальное давление: 3 бара |
| 1-ый диапазон чувствительности: 18 pF, εrelative > 7.0 | Степень защиты: IP67, утвержден ATEX |
|
|
Основные преимущества серии: Интеллектуальный электронный сигнализатор уровня Простая калибровка Регулируемая чувствительность Fail-safe режим работы Удлинение тросом или стержнем Высокотемпературное исполнение Пыле- и взрывобезопасное исполнение Основные сферы применения: Для твердых материалов и жидкостей с диэлектрическим константам εr ≥ 1,5 Для липких сред и склоны к прилипанию Фармацевтика, пищевая промышленность Применение на электростанциях |
Особенности монтажа устройства:

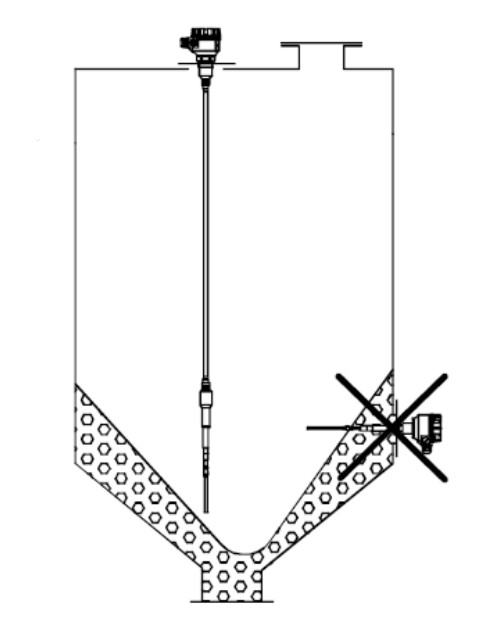

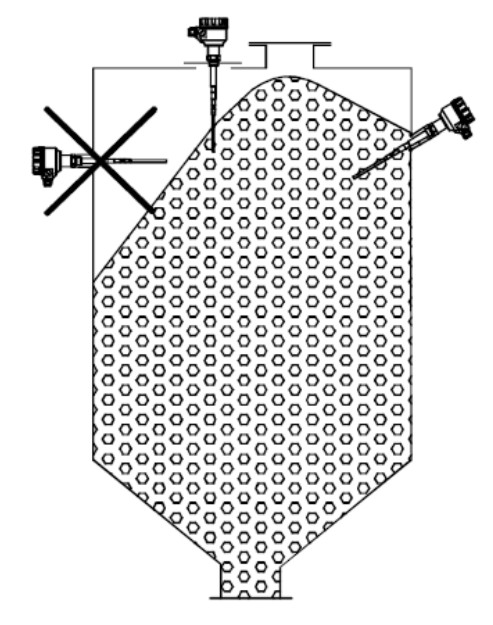

| Высокий уровень индикации | Низкий уровень индикации |
 |
 |
|

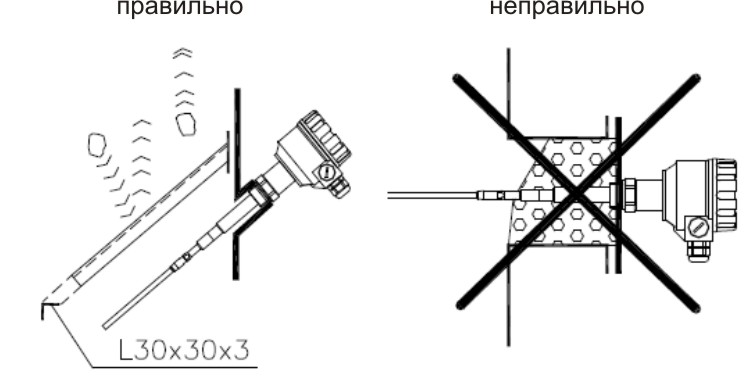

В случае, если необходимо идентифицировать уровень порошкообразного вещества, устройство должно быть установлено так, чтобы наклон смонтированного датчика был больше, чем угол естественного откоса (или, в случае высокого уровня обнаружения, вертикально) для предотвращения осадка порошка на сигнализаторе во избежания ложного срабатывания. |
 |
Более подробно ознакомиться с линейкой ёмкостных сигнализаторов уровня серии NIVOCAP CK Вы можете в нашем каталоге.
Источник: http://www.nivelco.com/
