Шесть приборов в одном осциллографе!

Единственный комбинированный осциллограф с анализатором спектра MDO3000 от Tektronix

Компания Tektronix, Inc., ведущий мировой производитель осциллографов, объявила сегодня о выпуске комбинированных осциллографов серии MDO3000. Благодаря высокой степени интеграции, осциллограф MDO3000 содержит анализатор спектра, логический анализатор, анализатор протокола, генератор сигналов произвольной формы и цифровой мультиметр. Это позволяет обойтись одним прибором без дорогостоящего специализированного оборудования при тестировании и отладке практически любых встраиваемых систем. Кроме того, компания Tektronix сделала осциллографы MDO3000 полностью настраиваемыми, предоставляя заказчикам возможность выбирать функциональность и характеристики, необходимые как сейчас, так и в будущем.

С ростом сложности современных встраиваемых систем в совокупности с растущим распространением беспроводных устройств, приобретение всех приборов, необходимых разработчикам для эффективной отладки и диагностики, обходится всё дороже. MDO3000 в корне меняет правила игры, предлагая функции шести независимых приборов в одном, сравнительно недорогом приборе.

«Интегрированный, многофункциональный осциллограф чрезвычайно привлекателен по многим критериям, – заявил Дейв Фаррел (Dave Farrell), генеральный директор отдела осциллографов компании Tektronix. – Кроме экономии бюджета, MDO3000 экономит место на рабочем столе, повышает удобство пользования, объединяя несколько приборов единым стандартным интерфейсом, и гарантирует постоянный доступ ко всем необходимым функциям. Вам не придётся искать анализатор спектра или генератор стандартных функций, поскольку они уже встроены в ваш осциллограф».

Недавние исследования показали, что более 25% владельцев осциллографов пользуются анализатором спектра несколько раз в неделю, и более 40 % встраиваемых систем имеют какой-либо беспроводной интерфейс. Являясь единственными в мире осциллографами со встроенным анализатором спектра, осциллографы серии MDO3000 полностью соответствуют этим тенденциям. Теперь инженеры могут выполнять анализ во временной и в частотной областях с помощью одного прибора. По сравнению с отдельными осциллографами и анализаторами спектра такого класса, комбинированный осциллограф MDO3000 обладает лучшими в своём классе характеристиками и возможностями, предлагая удобство одного прибора без ущерба для технических характеристик.

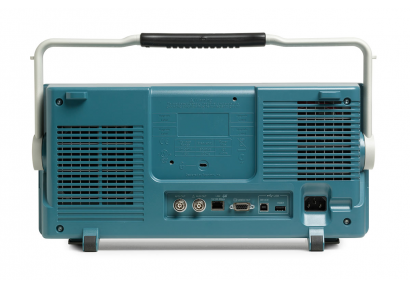

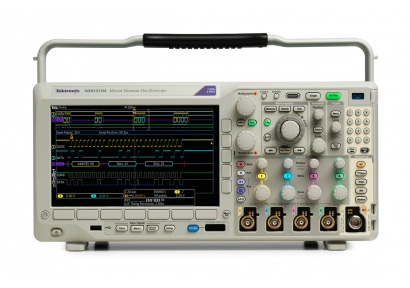

MDO3000-Mixed-Domain-Oscilloscope.jpg MDO3000-Mixed-Domain-Oscilloscope-back.jpg

Полностью обновляемая платформа

Осциллографы серии MDO3000 позволяют инженерам начать с минимальной производительности и функциональности, необходимой для выполнения текущего проекта. Но при этом они могут быть уверены, что сумеют оперативно обновить измерительную платформу по мере необходимости. К обновляемым характеристикам относятся аналоговая полоса пропускания осциллографа и диапазон частот анализатора спектра. Функциональные обновления включают дополнительные цифровые каналы, анализатор протокола, генератор сигналов произвольной формы и цифровой мультиметр.

6 приборов, 1 осциллограф, беспрецедентная гибкость

Осциллографы серии MDO3000 имеют 2 или 4 аналоговых канала с верхней границей полосы пропускания от 100 МГц до 1 ГГц, 16 цифровых каналов (опция) и один РЧ канал анализатора спектра с диапазоном частот от 9 кГц до верхней границы полосы пропускания аналоговых каналов. Диапазон частот по РЧ входу можно расширить до 3 ГГц для любой модели.

Построенные на базе осциллографов смешанных сигналов MSO/DPO3000, осциллографы MDO3000 предлагают лучшие в отрасли отладочные функции. Благодаря новой функции FastAcq, осциллографы MDO3000 поддерживают скорость захвата более 280 000 осциллограмм в секунду, которые выводятся на чёткий дисплей с цифровым люминофором, облегчающим поиск редко появляющихся аномалий сигнала. Более 125 условий запуска, автоматический анализ сигналов последовательных и параллельных шин, инновационная система управления Wave Inspector и опциональные автоматические измерения силовых цепей выгодно дополняют традиционные функции и предлагают всеобъемлющий набор инструментов для каждого этапа отладки. Эта функциональность расширяется путём добавления 9 дополнительных модулей для анализа сигналов последовательных шин – I2C, SPI, RS-232, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553 и Audio.

Интегрированный опциональный генератор сигналов произвольной формы с частотой до 50 МГц более чем в 2 раза превосходит по скорости конкурирующие предложения и обладает в восемь раз большим объёмом памяти сигнала по сравнению с ними. Встроенный цифровой вольтметр позволяет измерять среднеквадратическое значение переменного напряжения, постоянное напряжение или среднеквадратическое значение переменного+постоянного напряжения с разрешением 3,5 разряда, а также измерять частоту с разрешением 5 разрядов, причём результаты измерений выводятся на большой, легкочитаемый дисплей, позволяющий мгновенно замечать изменения показаний. При регистрации MDO3000 функция цифрового вольтметра предлагается бесплатно.

«Мы всем сердцем поддерживаем тенденцию широкого распространения интегрированных приборов. Теперь мы можем дать нашим инженерам полный набор необходимых инструментов, одновременно снижая эксплуатационные расходы, – сказал Скотт Аусборн (Scott Ausborn), главный специалист по тестированию компании Logitech, Европа. – Но что делает осциллографы MDO3000 особенно привлекательными, так это интегрированный анализатор спектра. С каждым днём появляется всё больше беспроводных устройств, что порождает проблемы электромагнитных помех, поэтому интегрированный в осциллограф анализатор спектра не просто удобен, а фактически необходим».

Источник: www.tektronix.ru
